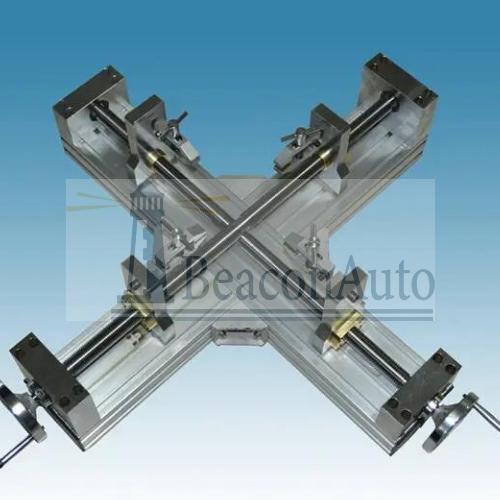

土工布X型拉伸試驗機 土工布X型拉伸試驗機用于測試格室節點在四個方向拉伸狀態下，節點及母材的力學性能，四軸聯動，原位拉伸，四根拉伸主梁交叉布置，每套拉伸夾具下面分別布置兩組導軌，起到導向和拉伸時防轉的功能，夾具及橫梁移動時同步運行，X Y 方向分別布置測力傳感器和變形傳感器，分別測量兩個方向力及變形的變化。專用測試軟件，滿足新標準中相關要求。 專用工裝夾具，單邊夾持，夾持長度50mm,鉗口內部鑲嵌軟質材料，在保證夾持可靠的基礎上防止劃傷試件，機械式鎖緊，穩定可靠，控制系統采用聯動補償機制，（4軸加工中心算法） 閉環控制，保證拉伸時，jue對位置不變，控制模式分為力控制和位移控制，其中力控制過程中，追加了位移超差補償，盡量降低試件的變形程度（正常是一個十字線，因?yàn)椴牧匣蛘咪N釘強度不同，受力變形存在不一致的情況，軟件中增加的補償算了，一旦位移超差，系統會自動補償，） 土工布X型拉伸試驗機軟件簡介 1. ConquerTest界面友好、使用方便、功能強大。 2. 數據庫采用ACCESS格式，方便攜帶和擴展 3. 同時可實時顯示三路采集，并可任意切換；外加顯示三路計算速度 4. 試驗時，可同時顯示多個曲線，可以設定需要顯示的坐標，例如：載荷－時間，載荷－位移，應力－應變等多種曲線，坐標滿度自動調節 5. 可以重新讀取已經完成的試驗，可以對試驗曲線進行放大、縮小、平移，可以選擇顯示并標注特征位置?？梢允潞笮薷脑囼?yàn)參數，可以強制zhi定特征點位置，并且重新計算修改后的結果，也可以還原。 6. 很好支持用戶自定義Excel報告，每個試驗可以支持多個用戶自定義報告，支持把試驗分析的曲線輸出到用戶自定義報告中 7. 可以方便添加新的試驗標準庫，可以在現有的標準上方便添加試驗，可以針對每個試驗設置不同的輸入、輸出項目，也可針對每個試驗設置不同的報告格式，以及多個自定義報告。 8. 可以在現有試驗的基礎上設定試驗加載的流程，試驗步驟設置靈活方便，通俗易懂。 試驗機設計、制造、檢驗依據下列標準相關條款 依據標準JT/T1328 1. GB/T2611《試驗機通用技術要求》 2. JJF1103《wan能試驗機計算機數據采集系統評定》 3. JJG139《拉力、壓力和wan能試驗機的檢定規程》 4. GB/T19274-2003/XXXX土工合成材料 塑料土工格室 5. JJT516-2004土工格室的尺寸規格及施工規范
四、土工布X型拉伸試驗機電氣系統： （1）采用交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。 （2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。 （3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干rao能力強，保證了控制器的穩定性，實驗數據準確性。 五、控制系統： 我公司自主研發的全數字閉環測控系統具有許多*的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、位移和試驗進程的四種閉環控制； 2、數據采集系統由4路高精準24位A/D轉換通道組成。zui高分辨率達1/300000，全程不分檔； 3、選用BB、AD、Xilinx等原裝ming牌集成器件，全數字化設計； 4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測"； 5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換 六、土工布X型拉伸試驗機技術參數 1. 整機指標 序號 | 檢驗項目 | 技術要求 | 1 | zui大試驗力 | 50KN（四通道） | 2 | 試驗力分辨率 | 1/300000全程不分檔 | 3 | 力值示值相對誤差 | 1%-100.%量程范圍內 ±0.5% | 4 | 變形測量范圍 | 0.2%～100.%FS | 5 | 變形分辨率 | 1/300000全程不分檔 | 6 | 變形示值誤差 | 優于±0.5% | 7 | 試驗力零點相對誤差 | ±0.1% | 8 | 位移分辨率 | 0.025mm | 9 | 力控速率調節范圍 | 0.005～5%FS/s | 10 | 力控速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內； | 11 | 變形速率調節范圍 | 0.005～5%FS/s | 12 | 變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內 | 13 | 位移速率調節范圍 | 0.001～300mm/min | 14 | 位移速率控制精度 | 速率＜0.5mm/min時，為設定值的±1%以內； 速率≥0.5mm/min時，為設定值的±0.5%以內 | 15 | 恒力、恒變形、恒位移控制范圍 | 0.4%-----100.%FS | 17 | zui大距離 | 200*200mm（單邊100） | 18 | 試樣最小取樣 | 200*200mm（單邊夾持50mm，中間預留100標距） | 20 | 設備尺寸（長x高x寬） | 1350*1350*850 | 21 | 電源電壓（須有可靠的接地） | ～220V±10% 50Hz | 22 | 機器重量 | 約600kg |
標簽：格室節點四軸拉伸測試系統 土工布X型拉伸試驗機
|
