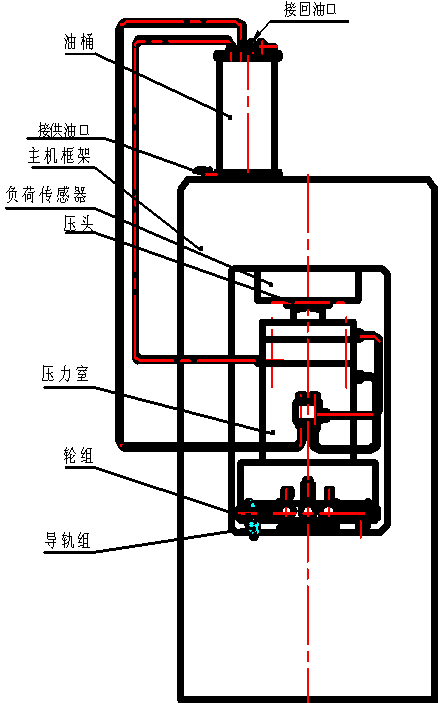

PDY-2000 微機控制電液伺服巖石三軸試驗機 微機控制電液伺服巖石三軸試驗機技術指標 微機控制電液伺服巖石三軸試驗機的主要技術參數，配置和性能如下表： 主 要 技 術 指 標 及 參 數 | 軸向最大試驗力 | 2000kN | 測力分辨率 | 優于1/180000 | 負荷測量精度 | 優于±1% | 軸向位移精度 | 優于±0.5%F.S | 軸向位移量程 | 0～100mm | 軸向變形速度 | 0.001mm/min～150mm/min | 動態頻率范圍 | 0.01-5hz | 伺服液壓源 | 流量：5+70L/min 壓力：21MPa | 環形引伸計 | φ100/10 | 主機外形尺寸 （長x寬x高） | 900 mm×1432 mm×2460 mm | 主機重量 | 4800kg | 試樣尺寸 | 圓試樣:φ50×100mm, φ100×200mm，400立方體 | 最大圍壓 | 100MPa | 測量精度 | ±2% | 圍壓加載速度范圍. | 0.01-0.5MPa/s |
 2.1 測量：采用高精度傳感器、電子測力，確保測量精度； 2.2 數據處理：試驗完后系統依項目標準要求，自動進行數據處理； 2.3 調零：按下調零鍵，示值自動復零； 2.4 顯示：試驗力值、加荷速率、試驗曲線、參數設置，直觀明了； 2.5 安全保護功能：自動實現超載、破壞、設定條件保護； 2.6 試驗設置方便：控制軟件依標準要求的試驗條件，自動控制加荷、跟蹤測量、數據處理并輸出試驗報告。 微機控制電液伺服巖石三軸試驗機 配置清單 序號 | 名稱 | 型號和規格 | 數量 | 原產地和制造商名稱 | 1 | 主機架 | 底座 | 12噸 | 1件 | 無 | 上下橫梁 | 1套 | 立柱 | 2件 | 液壓升降平臺 | 1套 | 支座 | 1套 | 配套工裝 |
| 1套 | 壓縮剪切，圍壓系統客戶自備 |
序號 | 名稱 | 型號和規格 | 數量 | 原產地和制造商名稱 | 2 | 70L+5L 伺服動力源 | 高壓內嚙合齒輪泵 | NACHI | 2套 | 日本 日本NACHI公司 | 電機 | ABB | 21套 | 瑞士 | 高壓膠管、接頭 | H | 1套 | 仿美國派克H型 | 伺服閥 | 力士樂 | 1件 | 德國 力士樂公司 | 高低壓閥組 | 力士樂 | 1套 | 自產 | 強電系統 | 彩色觸屏 | 1套 | 自產 | 水冷交換器 | 10kw |
|
|
|
|
|
|
序號 | 名稱 | 型號和規格 | 數量 | 原產地和制造商名稱 | 3 | 作動器 | 200噸垂直作動器 | 2000KN | 1套 | 自產 | 內置式位移傳感器 | 300mm | 3件 | 美國MTS |
序號 | 名稱 | 型號和規格 | 數量 | 原產地和制造商名稱 | 4 | 控制系統 | 外置式控制器 | FT12 | 1套 | DOLI | 計算機 | 研華 | 1套 |
| 環形引伸計 | 100/10 | 1套 | 成都 | 隨機線纜 |
| 1套 |
| 電器附件 |
| 1套 |
|
|
|
|
|
