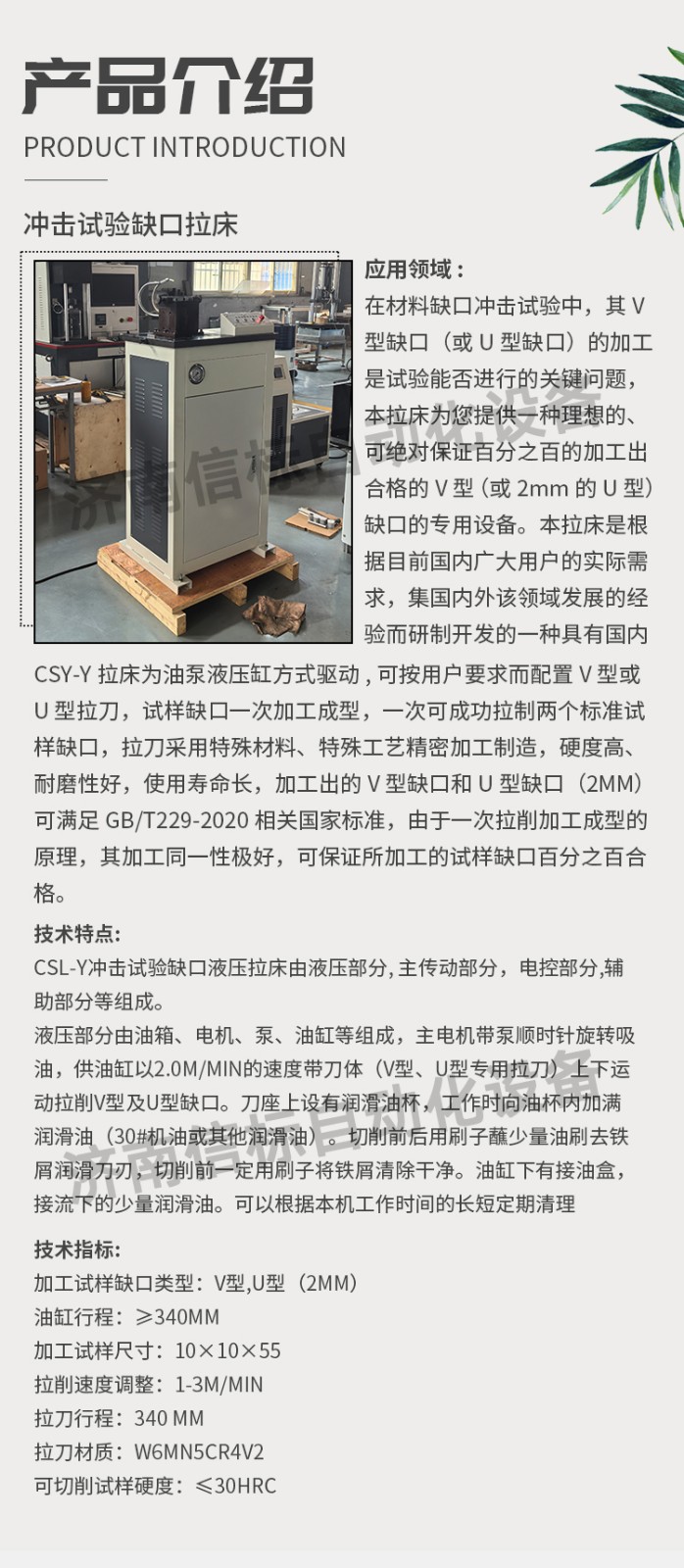

CSY-Y拉床為油泵液壓缸方式驅動,可按用戶要求而配置V 型或U 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精密加工制造，硬度高、耐磨性好，使用壽命長，加工出的V 型缺口和U 型缺口（2mm）可滿足GB/T229-2020相關國家標準，由于一次拉削加工成型的原理，其加工同一性極好，可保證所加工的試樣缺口百分之百合格。 三、技術特點： CSL-Y沖擊試驗缺口液壓拉床由液壓部分, 主傳動部分，電控部分,輔助部分等組成。 液壓部分由油箱、電機、泵、油缸等組成，主電機帶泵順時針旋轉吸油，供油缸以2.0m/min的速度帶刀體（V型、U型專用拉刀）上下運動拉削V型及U型缺口。刀座上設有潤滑油杯，工作時向油杯內加滿潤滑油（30#機油或其他潤滑油）。切削前后用刷子蘸少量油刷去鐵屑潤滑刀刃，切削前一定用刷子將鐵屑清除干凈。油缸下有接油盒，接流下的少量潤滑油。可以根據本機工作時間的長短定期清理 四、技術指標： 加工試樣缺口類型：V型,U型（2mm） 油缸行程：≥340mm 加工試樣尺寸：10×10×55 拉削速度調整：1-3m/min 拉刀行程：340 mm 拉刀材質：W6Mn5Cr4V2 可切削試樣硬度：≤30HRC 五、設備配置： 缺口自動拉床主機 1臺 拉刀及導向裝置 1套 試樣固定裝置 2套 油缸及連接部件 1套 潤滑噴淋系統 1套 10MPa油源動力系統 1套 電氣及控制系統 1套 防護系統（帶開門斷電） 1套 產品合格證 1套 產品使用說明書 1套 產品使用說明書 1套 液壓系統配件 1套
|
