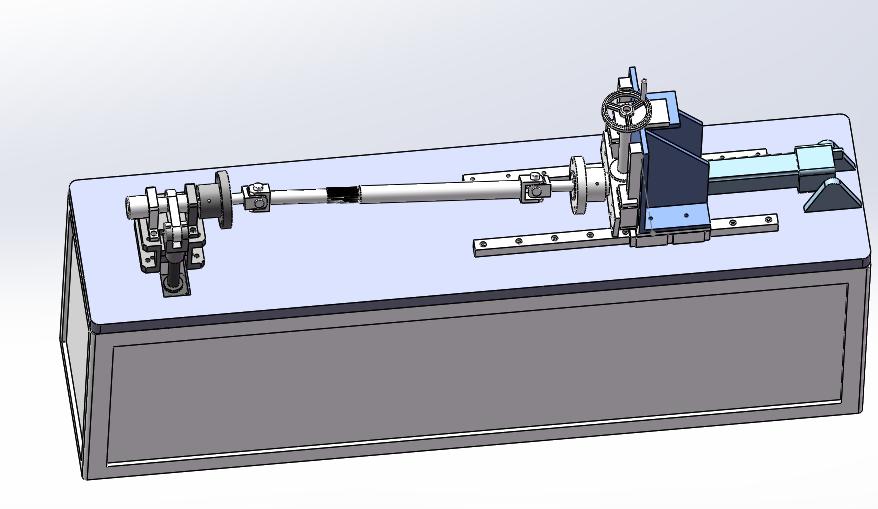

微機控制拉扭動靜態試驗機 微機控制拉扭靜態試驗機設備主要功能： 采用平臺式框架結構，拉壓力、扭力同時在框架內進行實驗，兩個通道分開使用，拉壓力采用伺服電動絲杠進行加載，扭轉通過伺服電機減速機及動態扭矩傳感器進行加載，拉扭力試驗機主要用于金屬材料 推力桿以及金屬構件的靜態力學性能實驗，如靜態拉壓測試、扭轉等。 l 整體采用平臺式框架結構，由雙側立柱、下工作平臺、中部移動橫梁、拉壓力加載、扭力加載、上部連接副頂梁構成； l 拉扭實驗可以單獨測試也可以同時測試，兩者在實驗時無力耦合現象。 l 空間調整通過拉伸端的絲杠調整，電動控制方便操作 l 主機旁邊放置橫梁運動和急停操作按鈕，便于試驗員方便操作； l 設備采用單元化、標準化、模塊化設計，具有低阻尼、高響應、高壽命、無間隙設計的特點； l 適用于靜態拉壓測試試驗、耐久疲勞試驗等； l 額定試驗力+/-100kN，總行程250mm； l 適用于長期靜態加載試驗； l 位移傳感器、負荷傳感器，扭矩傳感器 角度傳感器 具有力、位移 扭矩 角度等閉環控制回路； l 負荷傳感器置于橫梁中部，配置預應力環，充分保證動態試驗過程中連接安全可靠； 微機控制拉扭靜態試驗機技術參數要求： 1.設備最大尺寸：長度/2300mm×寬度/950 x1050mm 2.拉伸空間：50-250mm 3.扭轉范圍 ：0~9999度（無限制） 4.拉伸速度范圍：0.01-500mm/min 5.扭轉速度范圍：0.01-720度/min 6.推拉額定試驗力：100kN，精度±1%，精度范圍2%—100%FS.； 7.扭轉額定扭矩：200N.m，精度±1%，精度范圍2%—100%FS.； 8.控制方式：閉環控制； 9.拉力、壓力顯示：計算機控制拉力或壓力加載，軟件實時顯示 10.扭力顯示：計算機控制扭轉加載，實時顯示扭力、角度 11.實驗環境：25±3℃、濕度：50RH% 12.保護裝置：限位保護，拉力極限保護，扭力極限保護 13.產品夾持方式：機械式鎖緊 14.機臺重量：約1500kg 15.工作電源：220AC、50HZ 16.頻率范圍：0.001—2Hz。（低周） 17.控制器類型：單通道，位移和力兩路閉環通道。 18.主要試驗波形：正弦波、三角波、矩形波、斜波等。 微機控制拉扭靜態試驗機控制系統： Smatttest二通道全數字液壓伺服控制器及軟件系統，實現試驗機的全數字閉環控制功能。 1. 全數字二通道液壓伺服控制器主要技術指標 l 控制通道數量：2個。 l 每個通道包括試驗力（扭矩）、位移（轉角）和應變?nèi)齻€閉環控制回路，具有控制模式無擾平滑切換功能。 l 配置站點控制接口數量：2個。 l 三個全數字通用信號調理單元：試驗力（扭矩）、位移（扭矩）、應變?nèi)齻€閉環控制回路。具有控制模式無擾平滑切換功能。 l 控制器A/D、D/A分辨率為16位； l 控制精度：靜態控制相對精度優于1％FS. l 其它必要的I/O輸入輸出單元：四個模擬輸入、四個模擬輸出接口；四個數字輸入、四個數字輸出接口。 l 極限參數設置功能。 更多微機控制拉扭靜態試驗機資料請電話聯系我們濟南信標自動化設備有限公司。
|
