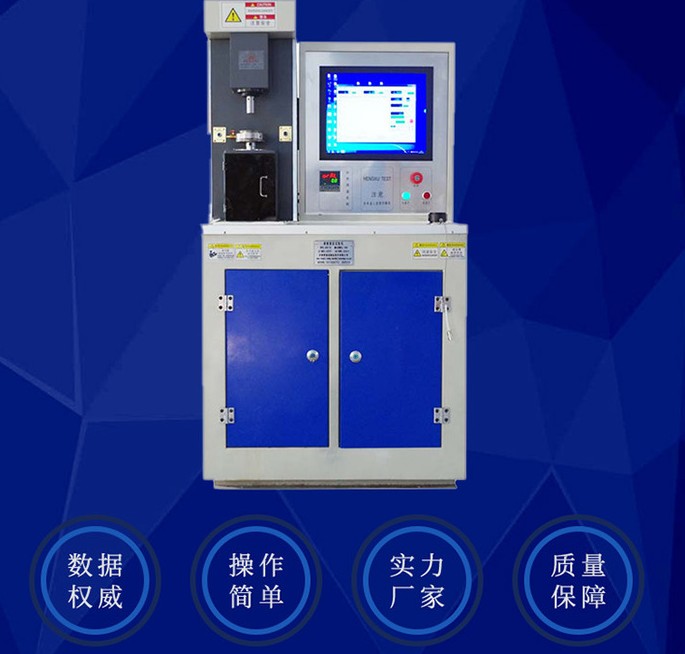

四球銷盤止推圈摩擦磨損試驗機 產品介紹 四球銷盤止推圈摩擦磨損試驗機 立式耐磨檢驗儀微機控制立式萬能摩擦磨損試驗機主要以滑動、滾動和復合摩擦形式，在較低的接觸壓力下，選擇不同的摩擦副形式，用于評定潤滑油、潤滑脂的長時抗磨損性能，以及金屬材料的摩擦磨損性能。MMW-1摩擦磨損試驗機配有四球、銷盤、止推圈等三種摩擦副，根據用戶需求可提供球盤、球-三片、銷-三柱、模擬凸輪、齒輪等多種摩擦副形式。MMW-1可以測定摩擦力矩，計算摩擦系數，連接計算機，記錄溫度-時間曲線、摩擦系數-時間曲線。該機配有高精度測量裝置，可測量摩擦副磨斑尺寸，或?qū)崿F(xiàn)摩擦副磨斑的計算機屏幕顯示、測量和記錄 。
四球銷盤止推圈摩擦磨損試驗機 工作原理
1. 接通電源，檢查電源是否正常，若正常，進行第二步操作，若不正常，檢查供電電源及強電板上的空氣開關是否已接通。
2. 查看主軸軸旋轉方向是否正確,該MMW-1微機控制立式摩擦磨損試驗機的主軸不可逆轉,既從上往下看是主軸為順時針旋轉。
3. 安裝試樣，具體安裝方式可參照。
4. 試樣安裝完畢，將上試樣夾頭鑲在主軸下端錐孔內，旋緊拉桿，下試樣放入試樣座相應位置，手動旋轉滾花螺釘，讓下導向主軸上升，使上下摩擦副相互接近。
5. 選擇試試驗驗方法，進行參數設定，調整加載速度，按下自動加載按扭，試驗力值穩定后，按下開始按扭試驗開始。
6.當做高溫長時四球磨損試驗時，應將高溫油盒安裝至試驗副盤上之后接通溫度控制器電源。當溫度快要到達設定溫度時，手動旋轉滾花螺釘，使下導向軸上升，讓油盒上升到接近彈簧夾頭位置，進行參數設置，繼續升溫過程中使用自動控制模式達到設定力值。當溫度到達設定溫度之后，按下開始按扭，試驗開始。（溫度設定參數已完成，不必改變其中的參數）。
7. 試驗結束后，將試驗力設為“零”，系統會自動卸載；或點下手動加載，將控制條向左拉。當試驗力下降到“零”時，點擊停止按扭，手動旋轉滾花螺釘，使導向主軸下降，取下試樣，分析試驗結果。 四球銷盤止推圈摩擦磨損試驗機 主要技術規格及技術參數 2.1法向加載：0.1-20N 2.2法向加載，并可實現試驗力的長時保持； 2.3 法向力值控制精度：±0.5% 2.4溫度控制范圍：-20°-100℃,紅外非接觸測量方式；（選配） 2.5工裝夾持范圍:33-160mm,可調 2.6 銷工位數： 3個 2.7 主軸轉速：0.1-1200r/min 2.5可連續長時間運轉，機器噪音≦40dB; 2.7運轉過程中產生的數據，如摩擦力、往復頻率、往復振幅，載荷波動、試樣溫度等均由計算機進行采集和進行實時處理，以數據圖表形式給出試驗結果，在同一時間坐標下采用不同顏色給出：載荷-時間、摩擦系數-時間、溫度-時間、位移-時間四條曲線，并可轉換成相應的“參數-路程曲線"，在計算機屏幕上實時顯示。所有數據由計算機記錄存盤，以供查閱和打印，數據可轉換成Excel格式。 標簽：四球銷盤止推圈摩擦磨損試驗機 立式耐磨檢驗儀
|
